超声换能器在许多行业中扮演着至关重要的角色，从医疗诊断到工业测试。它们利用人耳听觉范围之外的声波（通常频率高于20 kHz）将机械能转化为电能（或 vice versa）。本文将探讨超声换能器的基本原理、其运作方式、应用实例以及一些技术应用示例。

理解超声波和超声换能器

什么是超声波？

超声波是指频率高于人类听觉范围的声波。人类耳朵通常能听到20 Hz到20 kHz频率范围内的声音。任何高于20 kHz的都被认为是超声波。在许多领域，这些高频声波由于能够通过不同的媒介传播，包括固体、液体和气体，被用于各种应用。

在超声波换能器的背景下，这些声波被利用来传输和接收信号，使设备能够检测物体、测量距离并执行诊断任务。

什么是超声换能器？

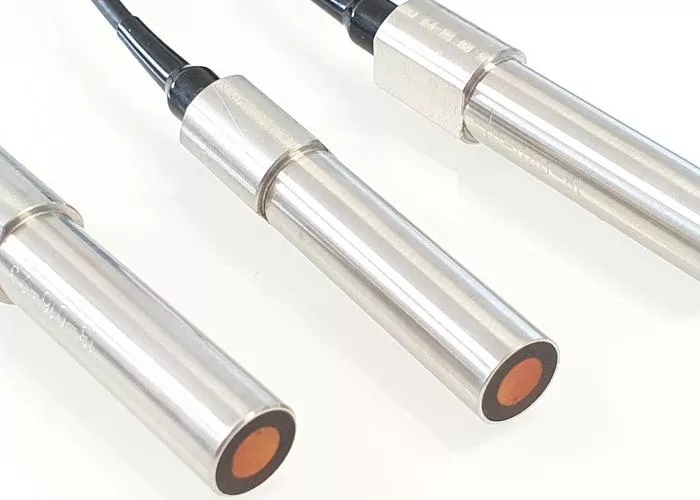

超声换能器是一种产生和检测超声波的设备。它可以将电能转化为机械（超声）能，或者相反，将机械（超声）能转化为电信号。换能器是依赖声波进行测量或成像的系统中的重要组成部分。

简单来说，超声波换能器就像一个听超声波的耳朵或一个发射超声波的嘴巴。它利用压电效应来产生和检测超声波信号。

压电效应原理

大多数超声波换能器的核心是一种称为压电效应的现象。这是一种某些材料（如石英、钛酸钡和钛酸锆铅）的特性，当对它们施加机械应力时，会产生电荷。相反，当对这些材料施加电信号时，它们会改变形状，产生机械振动。

在超声波换能器中，压电晶体或陶瓷材料被用来将电信号转换成机械振动（超声波），反之亦然。当施加电信号时，压电材料以所需的频率振动，产生超声波。当声波遇到物体反射时，晶体会相应地振动，产生可以被分析的电信号。

超声换能器的结构

超声换能器通常由几个关键部件组成：

• 压电元件：这是换能器的核心，电能和机械能的转换发生在这一部件。它通常由锆钛酸铅（PZT）或其他压电陶瓷等材料制成。

• 背衬材料：这种材料放置在压电元件后面，以吸收不需要的声波并防止它们反射回晶体。它有助于提高信号的清晰度和准确性。

• 匹配层：匹配层确保声波能够高效地在换能器和介质（空气、水、组织等）之间传输。它减少了压电元件与周围材料之间的阻抗不匹配。

• 外壳：外壳保护传感器的敏感组件，并为它提供安装在设备上的结构。

• 电极：电极连接到压电元件，以向其施加电信号或接收元件因超声波而产生的电信号。

超声波换能器的工作原理

为了理解超声波换能器的工作原理，将其分解为两个主要阶段是有帮助的：发射和接收。

1. 超声波的传输

当超声换能器用于成像或距离测量时，过程开始于超声波的发射。换能器从外部电源（如发生器）接收电信号，使压电元件振动。这些振动的频率通常在1 MHz到15 MHz范围内用于医学成像，但在工业应用中可能更高。这些振动在介质中传播，无论是空气、水还是组织。

换能器的压电元件产生这些高频率声波（超声波），它们通过介质传播。当这些波移动时，它们向各个方向扩散，就像水中的涟漪一样，直到遇到物体或表面。

2. 回声接收

超声波离开换能器后，它们会与遇到的物体相互作用。波的反射、折射或吸收取决于物体和介质的特性。

当声波反射回换能器时，压电元件检测到返回的声波。这些反射波使压电材料振动，从而产生电信号。然后将该信号放大并发送到处理设备。

测量波到达物体并返回换能器所需的时间。已知介质中的声速，系统可以计算出到物体的距离。这个原理被应用于声纳、超声波测距仪和某些类型的医学成像。

信号处理

压电元件产生的电信号通常非常微弱，需要通过外部设备进行处理以提取有意义的信息。这种处理可能涉及滤波、放大，有时还需要复杂的计算，特别是在解释用于医疗或工业应用的信号时。

在医学超声波检查中，例如，这些回声被用来创建体内图像。回声的时间延迟和强度可以指示组织、血流甚至肿瘤的类型和结构。

超声换能器的应用

超声换能器被广泛应用于各种行业和领域。它们的多功能性使它们成为许多不同类型的系统中不可或缺的工具。

1. 医学成像（超声波）

超声换能器最广泛认可的用途是在医学成像中，特别是在超声扫描中。医学超声利用高频率的声波来创建体内图像，帮助医生诊断与心脏、器官和血管相关的疾病，并在怀孕期间监测胎儿的发育。

在超声波检查中，换能器发出超声波，这些超声波通过身体。这些波在各种组织上反射，反射回来的声波（回声）被记录下来，以在监视器上创建图像。这种技术是非侵入性的，并且不涉及离子辐射的使用，使其成为X光和CT扫描的更安全的替代方案。

2. 非破坏性测试 (NDT)

超声波换能器通常用于无损检测（NDT），以在不损坏材料和结构的情况下进行检查。在这种应用中，换能器将超声波发送到材料（例如金属、混凝土、塑料）中。当波遇到裂缝、气孔或材料性能变化等缺陷时，会反射回来。

通过分析波浪返回所需的时间及其强度，技术人员可以确定材料中缺陷的位置、大小和性质。这种方法广泛应用于航空航天、汽车和制造等行业，以确保关键部件的安全性和完整性。

3. 距离测量和声纳

超声波换能器还用于各种环境中的距离测量。这个原理被应用在海洋导航中使用的声纳系统等设备中。在这些系统中，超声波从换能器发出，超声波在反射到海底或其他物体后，所用的时间被用来计算深度或距离。

在工业应用中，超声波传感器 可以用于测量罐中的液体或固体的液位，帮助优化工厂、仓库和其他工业环境中的流程。

4. 清洁应用

超声波换能器也被用于清洁系统中，在液体中产生高频声波，生成微小的气泡。这些气泡在浸入液体的物体表面 imploding，产生强烈的压力波，帮助去除污垢、油脂或其他污染物。这个过程对于清洁珠宝、医疗仪器或电子元件等精细或复杂的物品非常有效。

5. 流量测量

在某些行业中，超声波换能器用于管道中的流量测量。换能器将超声波波发送通过管道内流动的流体。通过测量波在流体流动中的影响，系统可以计算液体的流速。

该应用广泛用于水处理厂、油气管道和其他流体传输系统。

超声换能器的优势

超声换能器具有多种优势，使它们在各种应用中非常有用：

• 无创：特别是在医学成像中，超声波允许对内部进行详细成像，而无需进行外科手术或暴露于有害辐射。

• 高精度：超声波换能器可以精确测量距离、厚度和流速，这使它们在工程、制造和科学应用中非常有用。

• 多功能性：它们可以在各种环境中使用，并且适用于不同的材料（固体、液体和气体），使它们在许多行业中具有很高的适应性。

• 实时数据：超声换能器提供实时反馈，这在工业测试和医学诊断中都至关重要。

结论

超声换能器在许多不同行业中都是至关重要的工具，它们提供了一种多功能且无创的方法来生成和检测超声波。基于压电效应的原理，它们能够将电信号转换为声波，反之亦然，这为从医学成像到工业测试的广泛应用奠定了基础。通过了解这些换能器的工作原理，我们可以更好地欣赏它们在提高各个领域中的安全、诊断和测量方面的作用。无论您是进行常规检查还是应用超声技术来检查复杂材料，这些设备都是现代技术不可或缺的一部分。
