在橡胶圈，有句话叫“做纯胶件容易，做骨架件难”。这里的“骨架件”，指的就是橡胶与金属复合的制品。

想象一下：金属是无机的、刚性的、极性的；而橡胶是有机的、柔性的、非极性的。这俩兄弟天生就“性格不合”。要把它们死死地绑在一起，还能承受汽车底盘那种疯狂的震动和撕扯，这绝对是一门硬核技术。

很多工厂一遇到“脱胶”（剥离），机台师傅就抱怨：“这批胶水不行啊！”配方师傅则说：“是不是胶料门尼太高了？” 其实，橡胶与金属的粘合是一个系统工程。今天，我们把这个系统拆解开来，看看里面到底藏着什么玄机。

第一部分：底层逻辑——这不是“粘”上去的，是“长”在一起的

很多人对橡胶粘合有误解，以为就像用 502 胶水粘木头一样。大错特错！

我们在硫化机里涂的胶粘剂（比如大家熟知的开姆洛克 Chemlok、西邦 Cilbond 等），在常温下它只是干巴巴的涂层。真正的魔法发生在高温硫化阶段。

在 150°C 甚至更高的模具里，胶粘剂里的活性物质被唤醒：

• 向下： 它与金属表面的氧化层形成牢固的化学键或极性吸附。

• 向上： 它的高分子链与橡胶的高分子链发生共硫化（Co-vulcanization），互相交织、产生交联键。

真正的粘合是化学反应！这意味着，界面的温度、压力和反应时间，必须与橡胶本身的硫化速度完美匹配。胶水反应快了，橡胶还没流过来它就“死”了；胶水反应慢了，橡胶熟了它还没抓紧。

第二部分：金属表面处理——建房子必须打好地基

脱胶事故中，有超过一半的原因出在金属骨架的处理上。地基没打好，用再贵的胶水也是白搭。

1. 除油除锈（脱脂）金属件在机加工时沾满了防锈油、切削液。如果带着油去涂胶，就像在冰面上刷漆。

• 实战规范： 必须使用溶剂（如三氯乙烯蒸汽脱脂）或碱液进行彻底的超声波清洗。洗完后的金属件，表面应该能被水完全润湿（水膜连续不破裂）。

2. 喷砂/抛丸——制造“微观丘陵”洗干净就够了吗？不够。光滑的金属表面抓不住胶水。

• 原理： 通过喷射金刚砂或钢丸，把金属表面打得坑坑洼洼。这有两个好处：一是除去了表面的死锈和氧化皮，露出了高活性的新鲜金属；二是成倍增加了表面积，形成了机械“锚固效应”。

• 避坑指南： 喷砂后的金属件就像剥了皮的苹果，极易生锈！喷砂后必须在 4 小时内（最迟不超过 8 小时）完成涂胶。车间湿度如果超过 70%，这个时间还要缩短。操作工拿骨架时，必须戴干净的棉手套，严禁汗手直接触摸！

第三部分：涂胶的艺术——双组份的“黄金法则”

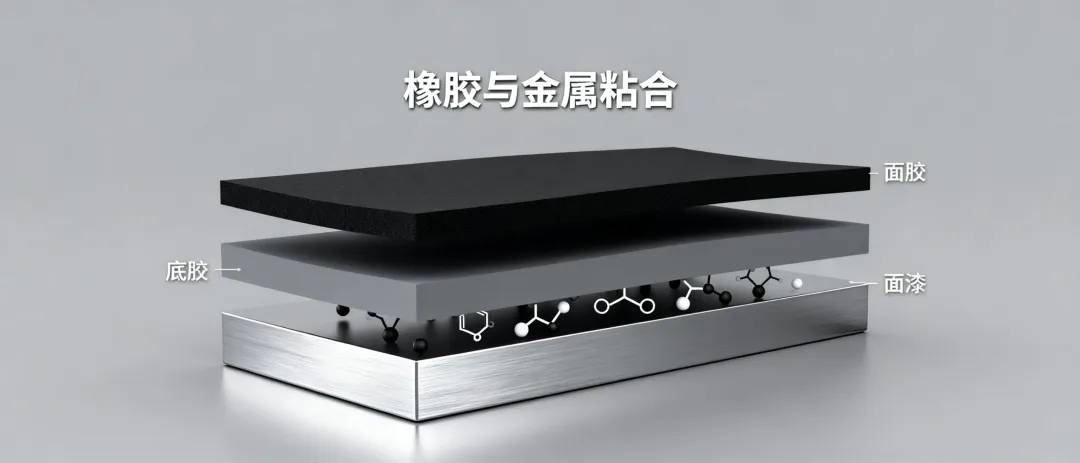

高端的减震件，通常采用双涂层系统（底胶 + 面胶）。

• 底胶（Primer，通常是灰色的）： 负责死死咬住金属，同时提供防腐蚀能力。

• 面胶（Covercoat，通常是黑色的）： 负责与橡胶发生共硫化。

涂胶实操的几个致命错误：

1. 涂得太厚： 很多人觉得胶水越多越结实，错！涂层太厚，在硫化受压时，胶粘剂本身会发生内聚破坏（也就是胶水层自己裂开了）。底胶厚度一般控制在 5-10 微米，面胶 15-25 微米即可。

2. 没有干透就进烘箱/模具： 涂完胶水，里面含有大量溶剂（如二甲苯）。必须在室温下挥发（表干）一段时间，然后再进行烘烤。如果溶剂没挥发完就去高温硫化，溶剂气化会在界面形成大量微小的气泡，直接导致大面积脱胶。

3. 胶水沉淀： 胶粘剂里有很多重金属盐和活性粉末。使用前必须充分搅拌！工作过程中也要保持搅拌！ 如果你涂的是上面那层清汤寡水，根本不可能有粘合力。

第四部分：成型硫化——最容易翻车的“最后一公里”

骨架处理完美，涂胶标准，但开模一看，边缘还是脱胶了。这时候你要查查成型工艺。

1. 警惕“粘合界面的隐形杀手”——脱模剂机台师傅为了好脱模，经常拿喷枪往模具里喷脱模剂（硅油类）。喷雾在空气中飘散，一旦落到涂好胶水的金属骨架上，或者落到准备入模的胶片上，界面的化学反应瞬间被阻断。

• 对策： 做骨架件，严禁在开模状态下随意喷洒硅油！尽量采用半永久性脱模涂层，或者使用水基无硅脱模剂。

2. 胶料的流动与保压橡胶在模具里流动时，会对涂胶表面产生强烈的冲刷（Washing effect）。

• 如果胶料门尼粘度太高或硫化太快： 像块硬石头一样擦过金属，会把面胶甚至底胶直接刮掉（扫胶），导致脱胶。

• 排气与压力： 界面必须有足够高的保压压力。如果排气不畅，空气憋在金属和橡胶之间，不仅会产生明疤，更会阻止化学键的形成。

脱胶怎么查？看“破坏断面”！

遇到脱胶不要慌，博士教你一招“望闻问切”。拿起脱胶的零件，仔细看断裂面：

• RC 破坏（Rubber - Covercoat）： 金属上有一层黑色的胶水，但没橡胶。说明金属处理没问题，是面胶和橡胶没发生反应。检查：橡胶是不是喷霜了？硫化速度匹配吗？骨架是不是沾了硅油？

• CM 破坏（Covercoat - Metal）： 金属光秃秃的，什么都没留下。说明胶水根本没抓牢金属。检查：除油干净了吗？喷砂合格吗？底胶是不是过期或没搅拌？

• 100% R 破坏（Rubber）： 扯断的地方全在橡胶内部（橡胶被撕裂了），金属表面覆盖着厚厚的橡胶。恭喜你，这是最完美的粘合状态！ 说明粘合力已经大于橡胶本身的撕裂强度。

做橡胶金属粘合，就是做细节。把除油、喷砂、涂胶、硫化这四个环节的规矩立起来，你的产品就能像钢筋混凝土一样坚不可摧！
